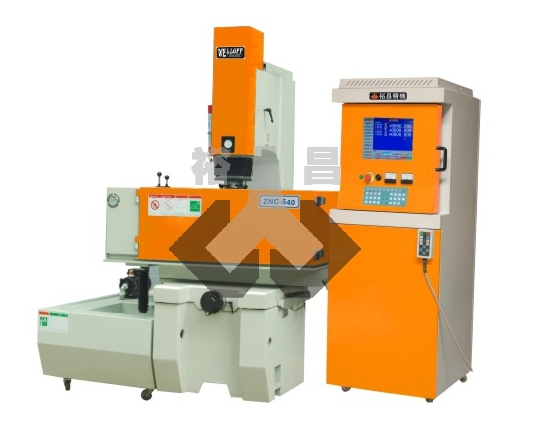

ZNC540火花機（普通手搖型）
更新時間：2021-04-26 17:17:34 字號：T|T
一、ZNC EDM功能特點：
1、提供9999以上的檔案存儲（主要由內部硬盤的大小決定）即可儲存兩萬個不同模具或客戶編號能力，具多組加工坐標記憶功能。
2、具鏡面加工電路，能真正做出鏡面效果，配合搖動加工與混粉加工效果更佳。
3、具有10段自動修細功能，可以：
（1）自行編輯：依個人經驗去編輯加工條件；
（2）AUTOZ自動編輯：給予******深度初始電流及完成的粗細與加工面積選擇，***會自動將加工條件編輯完成；
（3）智能型條件編輯：只要選擇電極形狀，電極與工件材料，電極的截面積及加工完成粗細選擇深度設定***會自動將加工條件編輯好，以上三種編輯方式，皆可由粗-中-細-超細一次完成加工。
4、XYZ軸坐標可公制、英制切換。
5、放電條件自動調整：在放電不穩定時，計算機會自行修改放電功率計工作時間，待穩定后，放電條件會自動恢復。加工中可以隨時修改調整加工條件。
6、自動防積碳偵測功能：遇積碳加工不穩定時，計算機自動調整各加工參數，并提高排渣高度，當穩定時***自動恢復。
7、可以設定放電2-10次拉升到所設定的任意位置再下去加工，對于深孔加工有良好排渣效果。
8、具有消除二次放電功能及積碳快速拉升或放電尋旁快速拉升功能。
9、具有能量控制功能可使加工效果更均勻，關掉能量控制可以使石墨加工更為快速。
10、全新設計符合歐洲CE級安全規格之電源箱及15寸液晶（顯示器），可以防塵、防水、防干擾，提高電子版壽命。
11、采用工業級PC-BASE控制器及采用DOM新式存儲器取代傳統硬盤，讀檔速度更快穩定性極高更適合于工業用途。
12、具有向上放電加工功能，使特殊工件加工更容易。
13、具有兩個獨立的加工坐標系，公模和母?？梢栽诓煌淖鴺?biāo)系分中或者加工。
14、斷電后再重新開關機系統自動載入上次的加工條件和加工坐標，可以不用動面板任何按鍵而直接按線控盒放電。
15、兩段速度排渣，在******不被拉變形的情況下的提高伺服速度，提高大面積加工效率。
16、坐標和加工資料分別存儲，在不同的工件加工中可以快速導入相同的加工條件。
17、兩種高壓過路可以依客戶需求裝配分壓方式或分流方式。
18、具有XY軸自動鎖住功能，加工中有人移動將自動停止加工。
二、電源箱規格
三、機械規格
1、提供9999以上的檔案存儲（主要由內部硬盤的大小決定）即可儲存兩萬個不同模具或客戶編號能力，具多組加工坐標記憶功能。
2、具鏡面加工電路，能真正做出鏡面效果，配合搖動加工與混粉加工效果更佳。
3、具有10段自動修細功能，可以：
（1）自行編輯：依個人經驗去編輯加工條件；
（2）AUTOZ自動編輯：給予******深度初始電流及完成的粗細與加工面積選擇，***會自動將加工條件編輯完成；
（3）智能型條件編輯：只要選擇電極形狀，電極與工件材料，電極的截面積及加工完成粗細選擇深度設定***會自動將加工條件編輯好，以上三種編輯方式，皆可由粗-中-細-超細一次完成加工。
4、XYZ軸坐標可公制、英制切換。
5、放電條件自動調整：在放電不穩定時，計算機會自行修改放電功率計工作時間，待穩定后，放電條件會自動恢復。加工中可以隨時修改調整加工條件。
6、自動防積碳偵測功能：遇積碳加工不穩定時，計算機自動調整各加工參數，并提高排渣高度，當穩定時***自動恢復。
7、可以設定放電2-10次拉升到所設定的任意位置再下去加工，對于深孔加工有良好排渣效果。
8、具有消除二次放電功能及積碳快速拉升或放電尋旁快速拉升功能。
9、具有能量控制功能可使加工效果更均勻，關掉能量控制可以使石墨加工更為快速。
10、全新設計符合歐洲CE級安全規格之電源箱及15寸液晶（顯示器），可以防塵、防水、防干擾，提高電子版壽命。
11、采用工業級PC-BASE控制器及采用DOM新式存儲器取代傳統硬盤，讀檔速度更快穩定性極高更適合于工業用途。
12、具有向上放電加工功能，使特殊工件加工更容易。
13、具有兩個獨立的加工坐標系，公模和母?？梢栽诓煌淖鴺?biāo)系分中或者加工。
14、斷電后再重新開關機系統自動載入上次的加工條件和加工坐標，可以不用動面板任何按鍵而直接按線控盒放電。
15、兩段速度排渣，在******不被拉變形的情況下的提高伺服速度，提高大面積加工效率。
16、坐標和加工資料分別存儲，在不同的工件加工中可以快速導入相同的加工條件。
17、兩種高壓過路可以依客戶需求裝配分壓方式或分流方式。
18、具有XY軸自動鎖住功能，加工中有人移動將自動停止加工。
二、電源箱規格
| 名 稱 | ZNC |
| 控制方式、軸數 | 數值控制閉回路，單軸(Z軸) |
| XYZ***小設定尺寸 | 0.005mm |
| XYZ******設定尺寸 | 9999.995mm |
| 熒屏顯示 | 15″CRT，液晶顯示器 |
| 控制系統 | 工業級計算機 |
| (遙控器)移位速率 | 0.005mm(每單位)×1 |
| 程序檔案儲存 | 10000組以上 |
| ******加工電流 | 75A |
| 輸入電力 | 6KVA |
| ******加工速度 | 560mm/min |
| 電極消耗度 | ＜0.2% |
| ******表面粗細度 | 0.18μmRa |
| 外觀尺寸 | 830mm×720mm×1850mm |
| 包裝尺寸 | 930mm×820mm×2050mm |
| 凈重 | 270kg |
| 加工設定組數 | 1 |
| 加工設定段數 | 10 |
| 加工方式 | 向上加工，向下加工 |
| 連續加工***多孔數 | 1個 |
三、機械規格
| 名稱 | 單位 | ZNC540 |
| 工作臺左右行程 | mm | 500 |
| 工作臺前后行程 | mm | 400 |
| 主軸（Z）行程 | mm | 250 |
| 機頭行程 | mm | 380 |
| 電極頭至工作臺面距離 | mm | 580 |
| 工作臺規格 | mm | 800*400 |
| 油槽尺寸 | mm | 1300*720*475 |
| 電極******載重 | kgs | 150 |
| ******工作物載重 | kgs | 1500 |
| 機械重量 | kgs | 約1740 |
| 過濾箱容積 | Liters | 460 |
| 過濾箱凈重 | kgs | 180 |
| 外觀尺寸（長*寬*高） | mm | 約1640*1460*2140 |
